OUR MISSION 『到達不可能点への到達』


ロープ高所作業について

 日本空糸の扱うロープ高所作業の技術は、洞窟探検をルーツとし、ロープ上に自身を固定し空間を移動する手段で、様々な環境に応用・適用され、レスキューの現場などにも使用され始めています。
 Petzl(ペツル)の提唱する"Access the InAccessible"はまさにロープ高所作業のなんたるかを示しています。
 産業用ロープアクセスだけでなく、山岳で使われるロープ技術、ツリーケアで使われるDdRTなども研究しており、日々技術の進化を進めています。
 日本空糸は、『バックアップロープを使用した2本のロープで作業するためのノウハウ』、『産業用ロープアクセスの枠にとらわれない他分野のロープ技術のノウハウ』を持ち合わせています。
それらを組み合わせることで、どのような現場状況であっても"より安全な作業"をご提供することが可能です。

 ロープ高所作業は、『高さ2m以上の場所で作業床を設けることが困難な場合に、昇降器具(ロープに身体を保持する器具を取り付けたもので、作業者が自らの操作により昇降する)を用いて行う作業』と定義されます。

 産業用ロープアクセスをはじめ、ロープクライミング、ツリークライミング、ケイビングなどのロープ技術もその技術をもって作業にあたれば『ロープ高所作業』に分類されることとなりました。

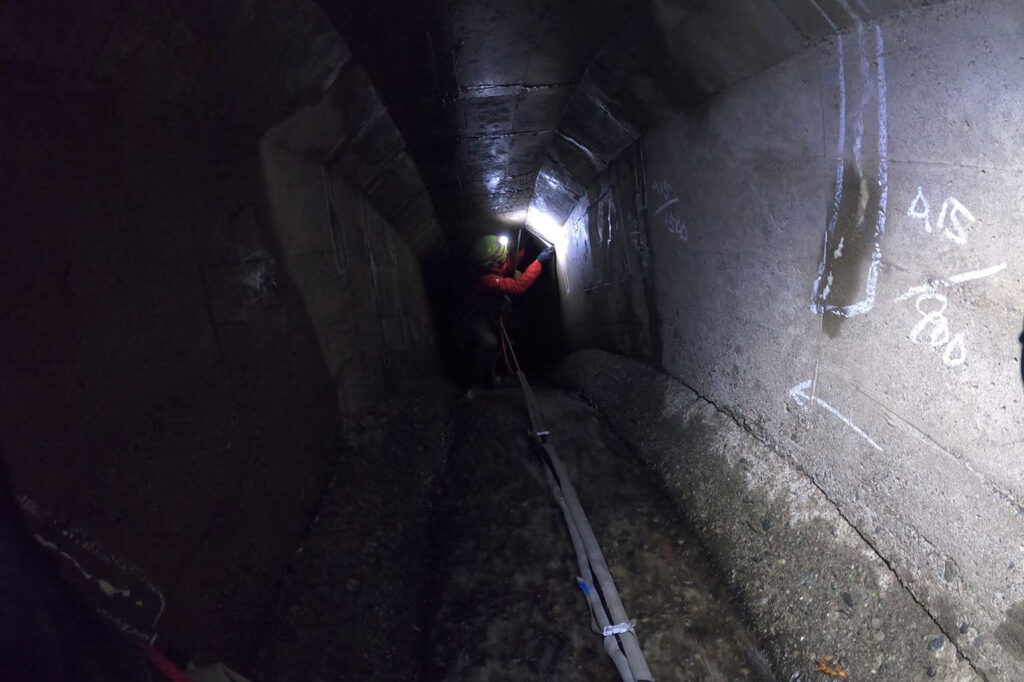

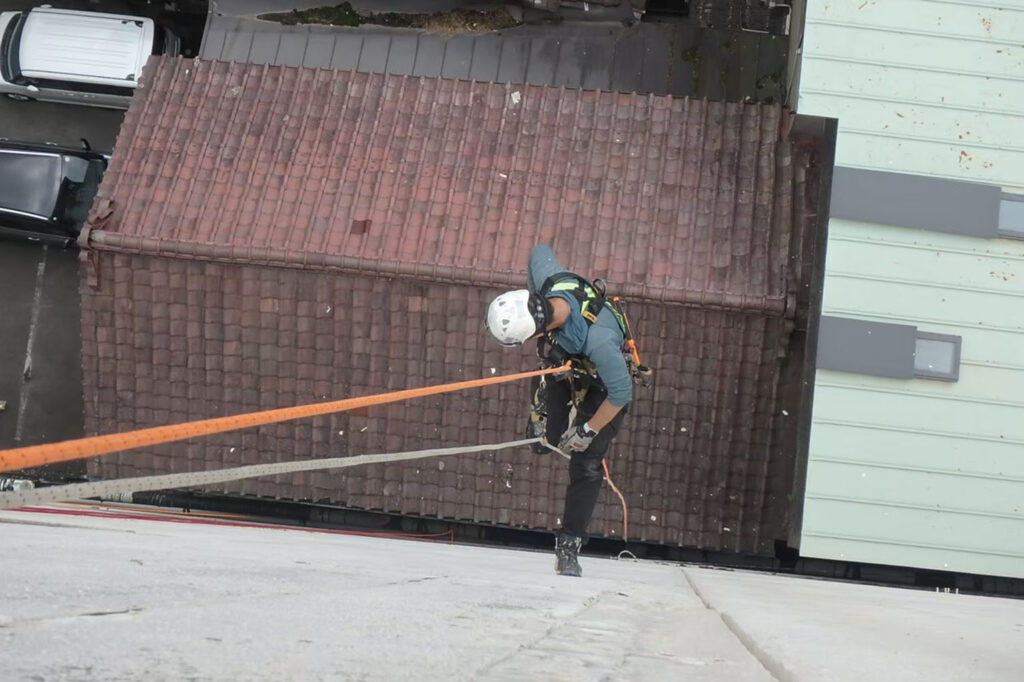

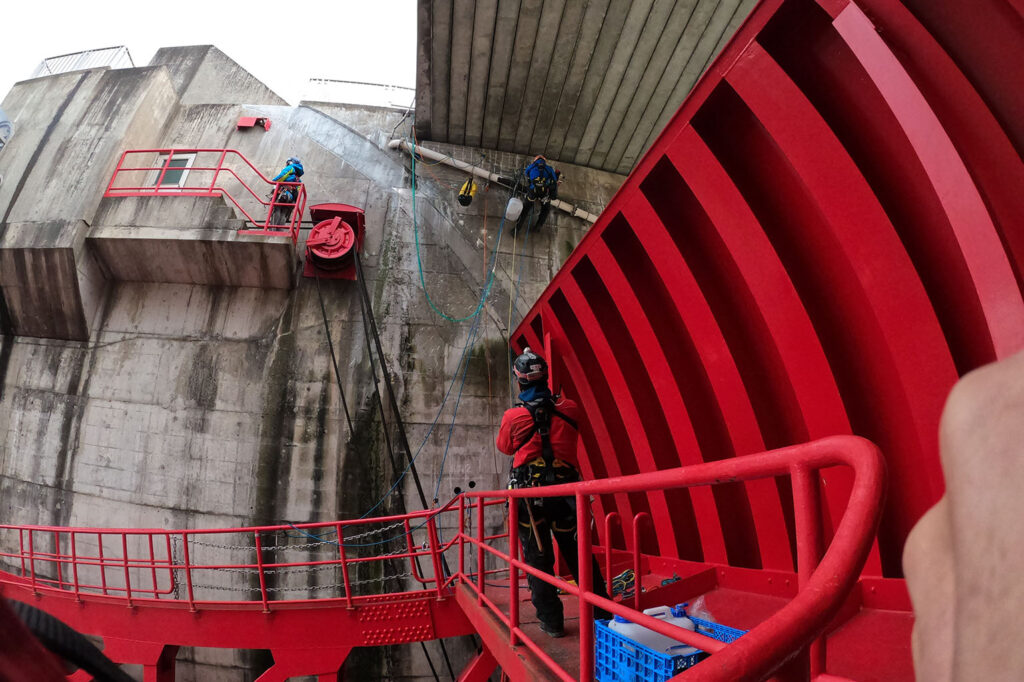

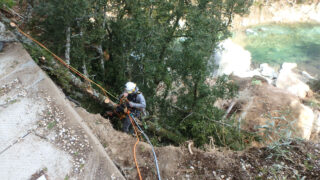

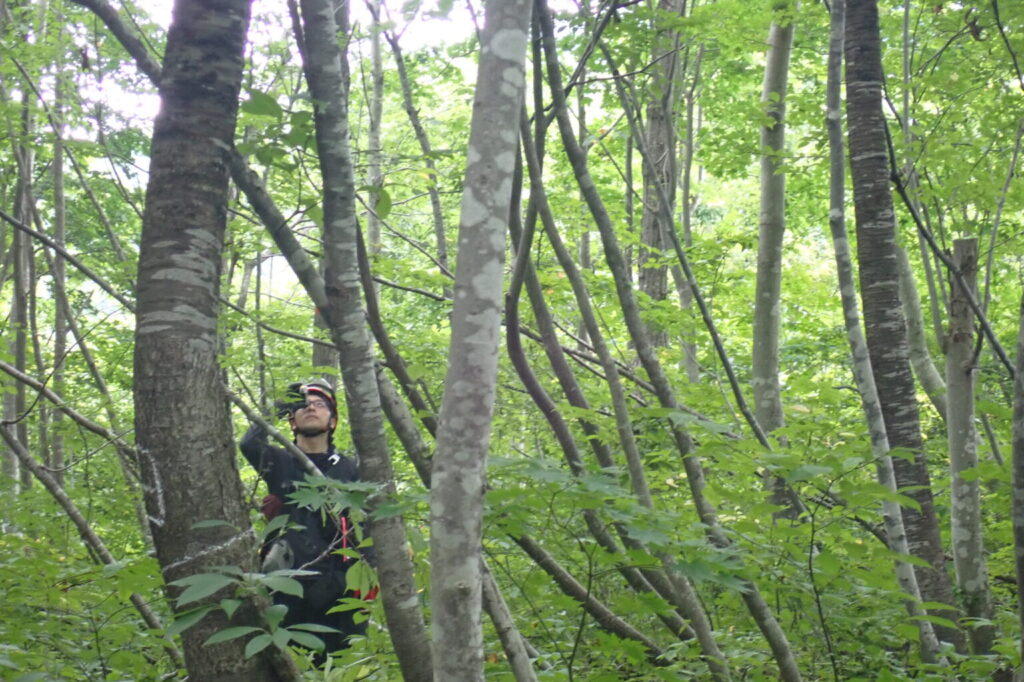

ロープアクセス技術を使用した特殊高所作業風景。吊り橋、岩壁の画像。

●ロープアクセス橋梁点検作業計画書

  • 調査目的
    橋梁の現況と損傷箇所、程度を正確かつ詳細に安全に把握することを目的とする。
  • 作業体制
    基本3人体制で実施する。(調査員2名、橋面補助員1名)
    橋梁の形式、点検内容に合わせて人員配置の変更や増員を行う。
  • 調査員
    ロープアクセス技術を駆使し点検を実施する。
  • 橋面補助員
    調査に必要な支点構築、遠景写真撮影、橋面の安全確保を実施する。
    ※調査員と橋面補助員の連携により、迅速かつ正確な点検を実現する。
  • 作業手順
    • 作戦会議(1回目)
      資料を確認し必要器材の選定と現場での動きを確認する。
  • 事前準備
    作戦に応じた必要器材の準備。器材の損傷、劣化を確認する。
  • 現場移動
    遠方であれば前日移動。近辺であれば当日移動する。
    移動手段は車、電車、飛行機等から選定する。
    金銭コストだけでなく、調査員への負担など現場の安全に配慮した選定をおこなうこと。
  • 下見
    現場到着後、遠望目視で橋梁の状態を確認する(15分程度)。
  • 作戦会議(2回目)
    遠望目視の結果を踏まえて、作業の動きを決定する(15分程度)。
  • 作業開始
    調査員はロープアクセス器材の準備を実施する。
    橋面補助員は支点設置の準備を実施する。
  • 支点設置
    橋面補助員が指定箇所へ支点を設置する。
    • 支点設置のポイント
      • 堅牢な部材で支点を構築する。
        ※必ず仮荷重テストを行う。
      • 2点以上の部材から支点を構築する。
      • ロープがコンクリート面や鋼材に擦れる可能性がある場合はロープガードを用意する。
  • 下降開始
    下降用ロープの安全を確認(カラビナの向き、環の開閉、ロープの結び方)し、下降器を使用してゆっくり慎重に下降を開始する。
    必要に応じてロープガードの設置や、リビレイ(中間支点の設置)、ディビエーション(下降方向の変更)等の技術を使用して安全に点検箇所へアクセスする。
  • 点検実施
    • 上部工点検
      鋼桁であれば、吊ピースなどに支点をとり、トラバースによる移動を行い点検箇所へ近接する。
      RC桁やPC桁のように支点が取れない場合は、コンクリートアンカーを設けてボルトトラバースを行う。
    • 下部工点検
      橋台、橋脚の橋座に自己確保した状態で取り付き橋座面、支承、桁端部の調査を実施。自己確保が難しい場合はボルトトラバースを行い近接する。
      壁面は下降器を復数使用し、全面に近接する。
      点検は変状箇所にチョーキング、サイズ測定、打音検査などを実施し、損傷程度を評価する。写真と野帳にて変状を記録し、移動を再開する。
      変状調査を実施する際は、必ず下降器をハードロックする。
  • 作業終了
    作業終了後、橋面もしくは橋の下方へ離脱。
    設置したアンカーをすべて撤去する。
  • 撤収
    すべての器材を片付け、橋梁に何も残していないことを確認する。
  • 成果作成
    事務所へ戻り点検結果から成果の作成を行う。
  • 成果品
    点検結果は国土交通省の「橋梁定期点検要領」に則った損傷評価を行い、損傷図へわかりやすく記載する。
    必要に応じて、ドローンによる写真や補助スケッチ、CAD図面作成を行う。
  • 安全管理
    • 人材
      • 安全な現場とするため、メンバー同士で声を掛け合う。
      • メンバーの得手不得手を考慮した割振りをする。
      • 情報を共有し、全体を把握しながら、効率よく調査を進める。
      • 最悪ケースを想定し、余裕を持って作戦を実施する。
      • 体調は良好か。
      • 心配事は無いか。
    • 器材
      • ロープ
        →使用前に必ず外皮状況とコアの状態を確認して使用する。
      • カラビナ
        →荷重をかける前に向きと環を確認。
        →落としたカラビナは使用しない。
      • スリング
        →使用前にかならず繊維の状態を確認して使用する。
      • ハーネス
        →使用前にかならず繊維の状態を確認して使用する。
      • その他
        →無線によるこまめな連絡を実施し、お互いの安全を確認する。

        ※現場作業終了後に洗浄作業を実施。器材に損傷、劣化がみられる場合は破棄する。
    • 技術
      • 常に自己確保をとる。
      • 常にロープに体重を預ける。
      • 常に2ヵ所以上の支点を使用する。
      • 常に器材が正しく機能しているかに配慮。
      • いまそのときに、一番安全に実施できる方法を選ぶ。
      • 指示、提案をされても、実施に不安がある場合は採択しないこと。
      • 器材が壊れても自分が落下しないシステムを構築。
    • 天候
      安全のため、
      「労働安全衛生規則 第522条」
      で定められた悪天候の条件と雷以外で作業を実施。
  • 使用器材
    • ロープ
      • セミスタティックロープ(径8~11mm) ※長さは用途に合わせたものを使用。 ※スタティックロープ、ローストレッチロープなども使用することがある。 ※静止耐荷重2t強
    • 支点設置用装備
      • スリング
      • カラビナ
      • ロープガード
    • ロープアクセス用装備
      • ヘルメット
      • その他
      • 無線
      • ロープガード
      • スリング
      • カラビナ
      • 登高器
      • 下降器
      • フルボディハーネス
    • 調査用具
      • カメラ×2台
      • 図面携行用バインダー
      • 筆記用具
      • クラックスケール
      • FRP製伸縮赤白ポール
      • チョーク
      • 点検ハンマー
      • その他

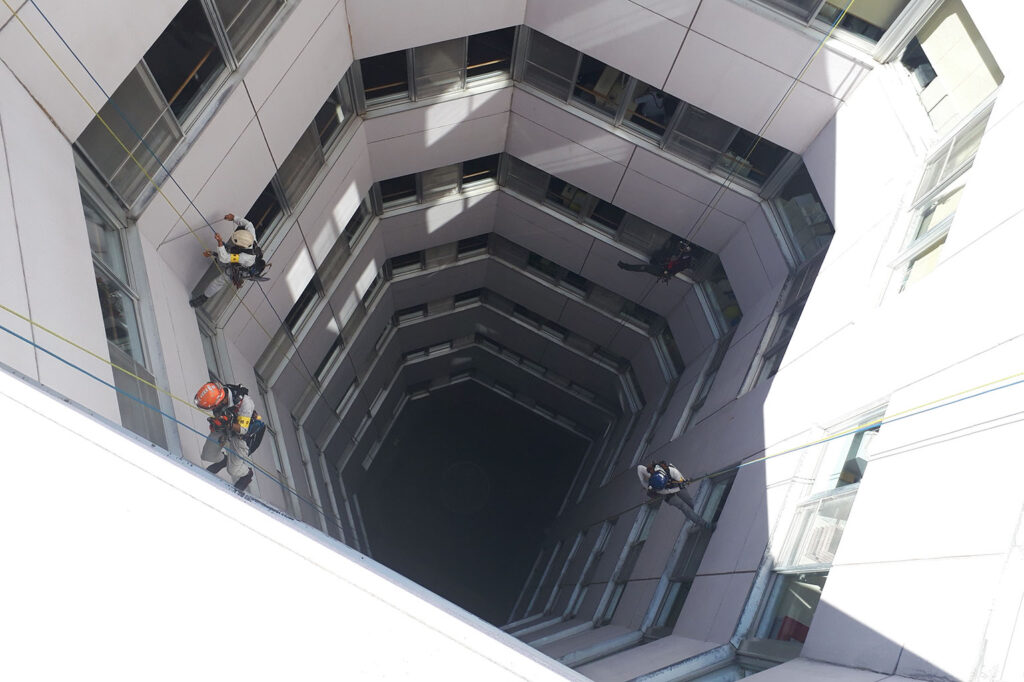

ロープアクセス技術を使用した特殊高所作業風景。橋梁点検の画像。

●法令を超える安全管理

当社は業界トップクラスの安全管理体制で運営しております。

  • 安衛則 : “ロープ高所作業”を超える現場に則した安全管理を実施。
  • 豊富な知見に基づく特別教育&講習の実施。外部講師による知識の増強。
  • 器材のチェックから保管、使用方法に至るまでスタッフ全員が熟知。
    →器材に不具合があったときの代替案も。
  • 人的ミスがあっても機能するロープシステムの構築。
  • 万が一に備えての「セルフレスキュー技術」の維持・向上。
    →定期的にレスキュー訓練を実施。一般公開訓練も実施。
